Intern VS Extern

Circlips, også kendt som at fastholde ringe eller snapringe, er vigtige komponenter, der bruges til at fastgøre dele på en skaft eller inde i et hus. På trods af deres lille størrelse spiller de en kritisk rolle i at holde samlinger på plads, især i mekaniske systemer med roterende eller glidende dele. Blogt de mest almindelige typer er interne cirklips and Eksterne Circlips . Mens de tjener lignende fellermål - forebyggende lateral bevægelse af komponenter - er deres design, funktion og installation især forskellige.

I denne artikel udforsker vi Nøgleforskelle mellem interne og eksterne cirklips , inklusive deres struktur, applikation, installationsmetoder og hvordan man vælger den rigtige type til dine behov.

Hvad er Circlips?

Circlips er halvfleksible metalringe, der passer ind i bearbejdede riller i en boring (hul) eller på en skaft. De fungerer som mekaniske fastgørelsesmidler og forhindrer komponenter i at glide af eller skifte langs aksen. Circlips er typisk lavet af fjederstål eller rustfrit stål, der tilbyder den elasticitet og styrke, der er nødvendig til gentagen samling og adskillelse.

Circlips kommer i forskellige designs, men de to primære typer er:

Interne cirklips - Pas i en rille inde i en boring eller et hus

Eksterne Circlips - Pas i en rille på ydersiden af ​​en skaft

1. design og struktur

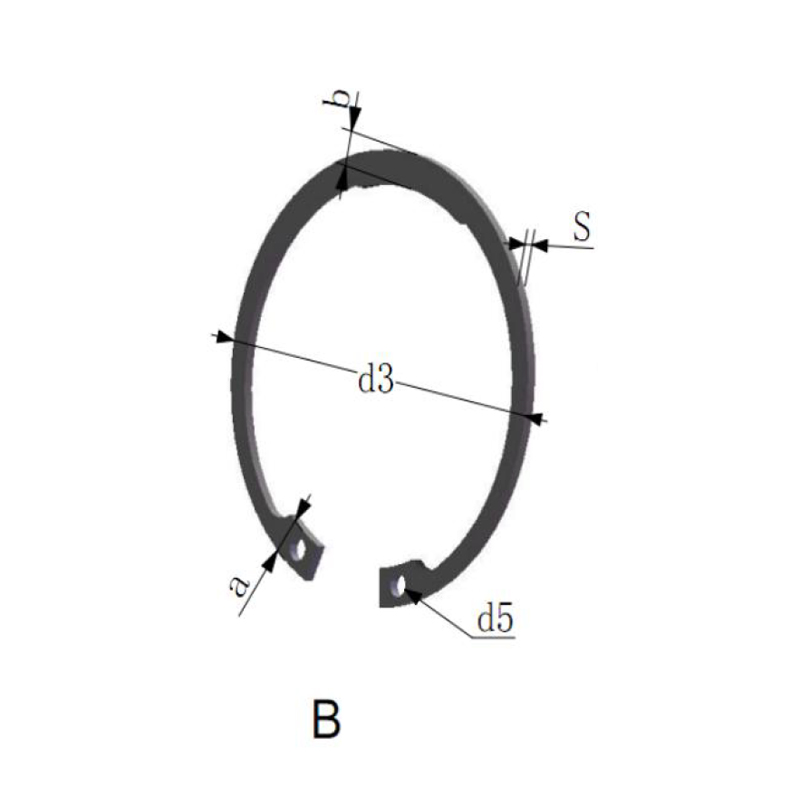

Interne cirklips

Formet til at passe ind i intern diameter af en cylindrisk boring eller boliger

Ender er normalt udstyret med små huller eller lugs til cirkliplipstang

Komprimere, når det er installeret, påfører det udadvendte pres for at holde sig på plads

Eksterne Circlips

Designet til at vikle rundt ekstern diameter af en skaft

Funktion åbne ender, der udvides under installationen

Kontrakt ind i skaftrillen, anvender indadspresset for at forblive siddende

2. installation og fjernelse

Begge typer cirklips kræver specielle tang, kendt som Circlip tang Eller snapringstang med tip, der passer ind i hullerne på enderne af cirklippet.

Installation af interne circlips:

Bruge Interne cirkliplipstang med udadrettede tip

Indsæt tipene i cirklipperhullerne, komprimerer ringen, og indsæt den i den indre rille af boringen

Frigivelse for at lade cirklen klikke på plads

Installation af eksterne cirkel:

Bruge Eksterne cirkliplipstang med indvendige lukning tip

Indsæt tipene, udvid cirklippet, og skub den over skaftet i rillen

Slip for at sæde ringen tæt i position

Fjernelse er simpelthen det modsatte af installationen ved hjælp af den samme type tang.

3. applikationer

Den primære sondring i applikationer afhænger af, om komponenten skal begrænses inde i et hul eller på en skaft.

Interne cirklips bruges til:

Forhindre komponenter i at glide ud af Boringer eller cylindriske huse

Hold lejer, ærmer eller bøsninger inde i et hul

Almindelige i biltransmissioner, hydrauliske cylindre og gearhuse

Eksterne CIRCLIPS bruges til:

Forhindre dele fra at glide af en roterende skaft eller aksel

Sikre gear, remskiver eller lejer på plads

Ofte findes i elektriske motorer, drivaksler og maskinværktøjssamlinger

4. fordele og overvejelser

Interne cirklipros:

Beskytter komponenter inde i forseglede miljøer

Nedsat risiko for ekstern forurening

Pæn, skylle finish med færre fremspringende dele

Eksterne Circlip Pros:

Let at inspicere og udskifte

Stærkt radialt greb om roterende aksler

Ofte lettere at installere i åbne systemer

5. Materiale og belægninger

Begge typer er typisk lavet af:

Carbon Spring Steel - holdbar, med høj trækstyrke

Rustfrit stål -Korrosionsbestandig for marine- eller fødevarekvalitetsmiljøer

Fosfat eller sorte oxidbelægninger - Reducer friktion og modstå korrosion

Zinkbelagte indstillinger - For ekstra rustbestandighed og visuel kontrast

Nogle applikationer kan kræve varmebehandlede CIRCLIPS for højere belastningsmodstand eller ikke-magnetiske legeringer i følsomme miljøer.

6. Standarder og størrelser

Circlips følger standardiserede dimensioner i henhold til internationale standarder:

DIN 472 - Interne cirklips til boringer

DIN 471 - Eksterne Circlips til aksler

ANSI/ASME B18.27 - Nordamerikansk Snap Ring Standard

Vælg altid den rigtige størrelse baseret på rillediameteren og ringtykkelsen. Forkert størrelse kan føre til cirkliplipssvigt, hvilket kan forårsage maskinerskader eller sikkerhedsfarer.

7. Valg af interne og eksterne cirklips

Spørg følgende, når du vælger en cirklip.

Er komponenten placeret inde i et hus or på en skaft ?

Hvad er Forventet aksial belastningsretning ?

Hvor meget forsamlingsplads er tilgængelig?

Hvad er Miljøforhold (Fugtighed, temperatur, kemikalier)?

Er Regelmæssig vedligeholdelse eller demontering kræves?

For projekter, der involverer både interne og eksterne forbindelser, er det almindeligt at bruge Begge typer cirklips Sammen serverer hver en bestemt opbevaringsfunktion.

Konklusion

Selvom det er lignende i konceptet, interne og eksterne cirklips Server forskellige formål og er skræddersyet til forskellige dele af mekaniske samlinger. At forstå forskellen mellem dem - hvordan de installerer, hvor de passer, og hvordan de fungerer - er afgørende for at sikre sikkert, sikkert og effektivt maskindesign.

Uanset om du arbejder på industrielt udstyr, bilsystemer eller præcisionsværktøjer, er det at vælge den korrekte cirklippetype og størrelse nøglen til at opretholde ydeevne og minimere slid over tid. Når du er i tvivl, skal du henvise til branchestandarder eller konsultere en producent for at finde den rigtige pasform til din ansøgning.

Ved at mestre disse små, men mægtige komponenter, kan ingeniører og teknikere sikre, at roterende dele forbliver sikre, bevægelige komponenter forbliver på linje, og mekaniske systemer fungerer sikkert og glat.
