Radial belastningskontrol og skaftintegritet: Præcisionsrollen for interne tilbageholdelsesringe i moderne samlingsteknik

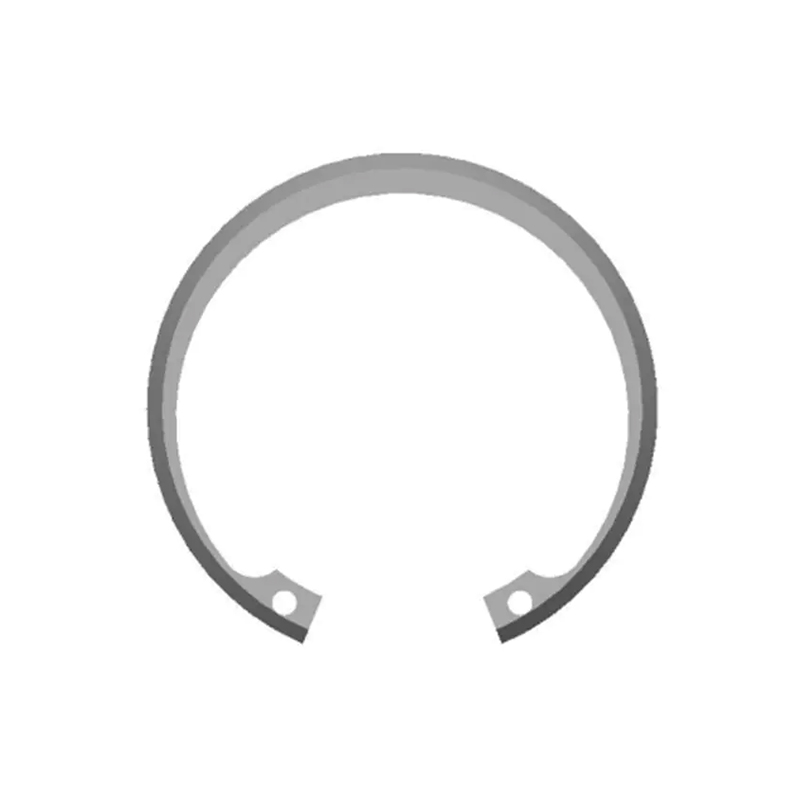

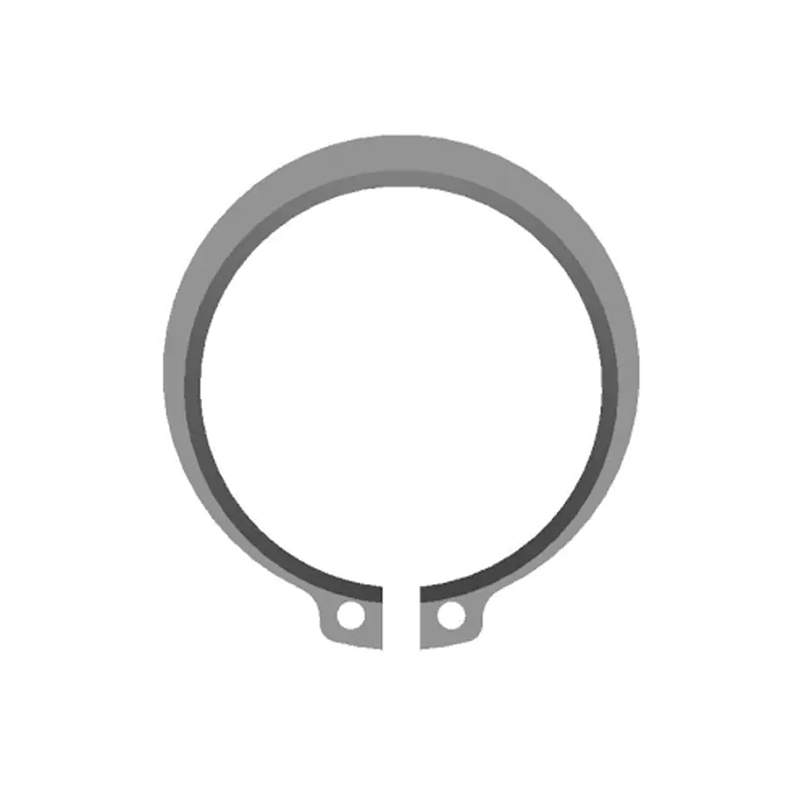

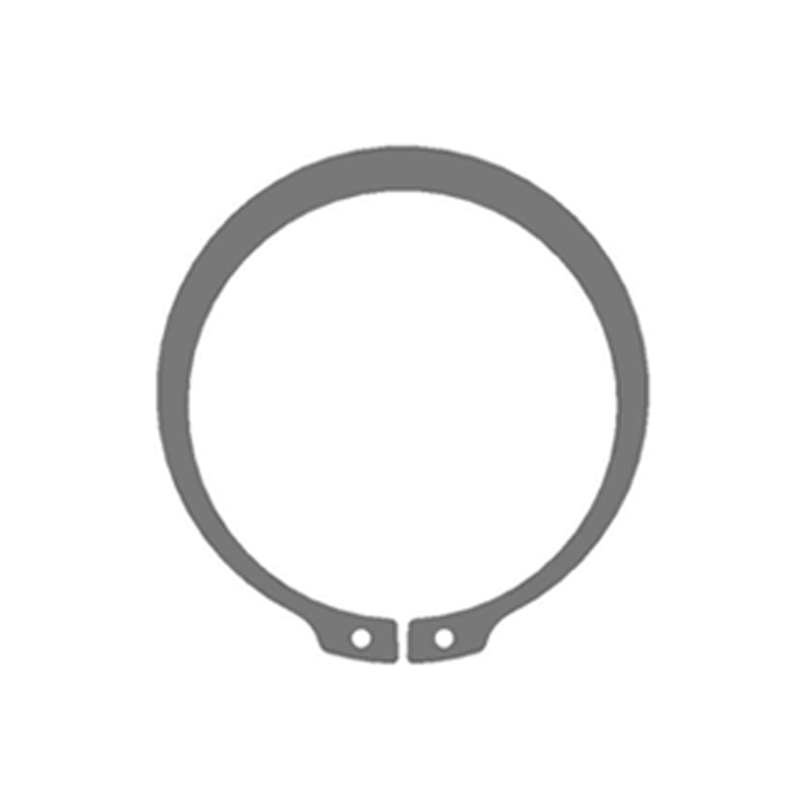

Interne fastholdelsesringe , ofte overset i hierarkiet af mekaniske komponenter, er grundlæggende for arkitekturen af ​​skaftbaserede samlinger. Disse ringe er konstrueret til at sidde i en rille inde i en boring eller et hus, og giver kritisk aksial tilbageholdelse for dele som lejer, gear eller andre bærende elementer. Deres værktøj spænder over rumfart, bilindustrien, tunge maskiner, medicinsk udstyr og forbrugerelektronik - enhver anvendelse, hvor aksial positionering og rumoptimering er kritisk. Denne artikel giver en dyb teknisk udforskning af interne tilbageholdelsesringe med fokus på deres funktionelle mekanik, materialevidenskab, præcisionstolerancering og applikationsspecifikt design.

1. Ingeniørfunktion og aksial belastningskontrol

I modsætning til trådede fastgørelseselementer eller presse-fit-komponenter tilbyder interne fastholdelsesringe ikke-threaded, ikke-permanent aksial tilbageholdelse uden at ofre deltilgængelighed. Når de først er siddende i en bearbejdet rille inden for en boring, giver disse ringe et mekanisk stop, der modstår den indadgående aksiale bevægelse af interne komponenter. De fungerer ved at omdanne radial stress til aksial holdekraft og distribuere belastningen langs rillen, mens de bevarer skaftjustering.

Udførelsen af ​​en intern fastholdelsesring hænger sammen med flere indbyrdes afhængige variabler:

• Groove Geometry : Bredde, dybde og hjørnesradier påvirker direkte pålidelighed af stressfordeling og fastholdelse.

• Radial vægtryk : Defineret af interferensens pasform og ringstivhed bestemmer den, hvor sikkert ringen forbliver siddende under termisk eller vibrerende indflydelse.

• Axial tilbageholdelsesbelastning : Beregnet som en funktion af ring tværsnit, materialets udbyttestyrke og kontaktoverfladeareal.

Korrekt teknik kræver, at rilletolerancer er i overensstemmelse med ISO 13906 eller ASME B18.27 -standarder, afhængigt af regionale praksis og industrikrav.

2. Materielle overvejelser og metallurgisk opførsel

Valget af materiale til interne tilbageholdelsesringe er drevet af mekaniske stresskrav, kemisk eksponering og miljøforhold. Højtydende ringe er typisk fremstillet af:

• Carbon Spring Steel (SAE 1070–1090) : Tilbyder høj udbyttestyrke og træthedsmodstand; Almindeligt varmebehandlet for at optimere fastholdelsesstyrken.

• Rustfrit stål (AISI 302, 316) : Tilvejebringer overlegen korrosionsmodstand til fødevareforarbejdning, medicinske eller marine applikationer.

• Beryllium kobber og fosfor bronze : Brugt i ikke-magnetiske eller elektrisk ledende miljøer.

• Titaniumlegeringer : Foretrukket til vægtfølsomme, højtydende rumfarts- og biomedicinske enheder.

Postbehandlingstrin, såsom skudspinding, passivering eller fosfatbelægning, forbedrer træthedslivet, korrosionsbeskyttelse eller friktionskontrol afhængigt af den tilsigtede anvendelse.

3. Præcisionsfremstilling og toleranceteknik

Fremstilling af interne fastholdelsesringe involverer stempling eller spaltningsprocesser med høj præcision, efterfulgt af varmebehandling og overfladekonditionering. Dimensionelle tolerancer er kritiske, især i automatiserede eller højhastighedsmonteringssystemer, hvor selv mindre afvigelser kan resultere i indsættelsesfejl eller kompromitteret tilbageholdelse.

Kritiske dimensioner inkluderer:

• Fri diameter og vægtykkelse : Regering af indsættelsesstyrke og Groove Fit.

• Groove Diameter og dybdekompatibilitet : Skal matche ringens udvidede tilstand, mens du sikrer sikker siddepladser under aksial belastning.

• Edge Chamfer og Burr Control : Essentielt for at forhindre skade på tilstødende komponenter under installation eller drift.

Avanceret kvalitetskontrol ved hjælp af lasermikrometer, optiske komparatorer og overfladeprofilometre sikrer overholdelse af tekniske tegninger og funktionel pålidelighed i service.

4. installationsteknikker og opbevaringsoptimering

Installation af interne tilbageholdelsesringe anvender typisk specialiserede tang, automatiserede indsættelsesmaskiner eller pneumatiske/hydrauliske presser, afhængigt af produktionsskala og ringgeometri. Faktorer, der påvirker vellykket installation, inkluderer:

• Radial deformationsgrænser : Overudvidelse kan resultere i permanent plastisk deformation, hvilket reducerer fjederspændingen.

• Groove Renlighed og overfladefinish : Forurenende stoffer eller ruhed kan forstyrre korrekt siddepladser eller fremskynde slid.

• Samlingsorientering : Til roterende applikationer med høj hastighed kan orientering i forhold til retningsbestemt stress påvirke langvarig fastholdelse.

I sikkerhedskritiske systemer bruges endelig elementmodellering (FEM) til at simulere stresskoncentrationer under installationen og i operationel brug, hvilket hjælper ingeniører med at forfine rillegeometri og materialevalg.

5. Applikationsspecifikke roller og systemintegration

Interne fastholdelsesringe er implementeret på tværs af en lang række miljøer, der hver imponerer unikke designudfordringer:

• Automotive transmissioner : Skal modstå cyklisk belastning, høje temperaturer og hydraulisk tryk, mens den opretholder positionsnøjagtighed under vibrationer.

• Medicinsk udstyr : Kræv biokompatible materialer og fremstilling af mikrotolerance, især i minimalt invasive instrumenter eller implanterbare enheder.

• Aerospace -aktiveringssystemer : Efterspørgsel efter ekstreme styrke-til-vægtforhold, lav outgassing og modstand mod mekanisk træthed i svingende termiske regimer.

• Forbrugerelektronik : Brug miniaturiserede varianter i mekanismer såsom roterende drejeknapper, linsefokuseringsmoduler og drivsystemer, prioritering af præcision og holdbarhed i kompakte formfaktorer.

Derudover indlejrede integrerede designs nu fastholdelsesringe i undersamlinger for modularitet, reparationsevne og vægttab-en voksende tendens i højeffektiv designtænkning.

6. Fejltilstande og livscyklusydelse

På trods af deres enkelhed kan interne fastholdelsesringe mislykkes under visse betingelser. Almindelige fejltilstande inkluderer:

• Forskydning ud af rille : På grund af overdreven aksial belastning eller forkerte rille -dimensioner.

• Træthed revner : Forårsaget af gentagen belastning ud over designgrænser eller mikrostrukturelle defekter i ringmaterialet.

• Kryb eller afslapning : Især i polymerbaserede ringe under termisk cykling.

• Generering af affald : Som følge af ring/rillefretting eller overfladekorrosion, potentielt forurenende følsomme systemer.

Afbødningsstrategier involverer opgradering af materiale, forbedret overfladebehandling, præcis tolerance og forudsigelig vedligeholdelsesplanlægning.

Langt fra at være blot passive komponenter udgør interne fastholdelsesringe en konvergens af præcisionsmekanik, materialeteknik og systemintegration. Deres rolle i at opretholde aksial integritet inden for kompakte samlinger understreger vigtigheden af ​​streng design og fremstillingspraksis. Efterhånden som industrielle systemer fortsætter med at miniaturisere og øge kompleksiteten, vil efterspørgslen efter højtydende, applikationsspecifikke fastholdelsesringe kun vokse. Den fremtidige udvikling kan fokusere på smarte materialer, selvlokerende geometrier eller indlejrede sensorer-ekstere mulighederne for dette essentielle, men ofte undervurderede mekaniske element.
